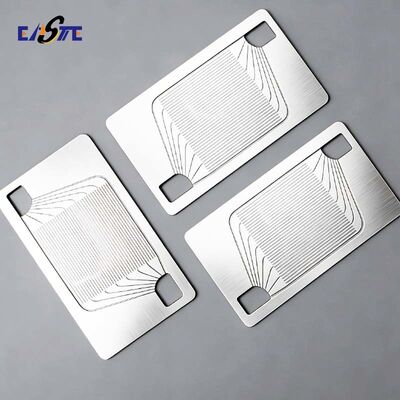

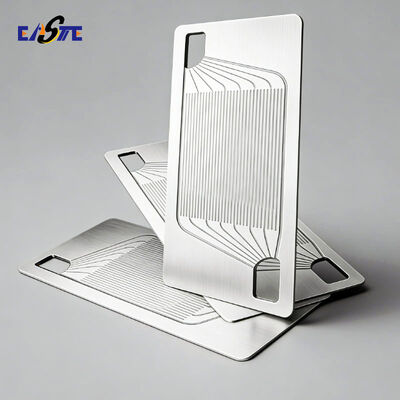

แผ่นไบโพลาร์สแตนเลสและไทเทเนียมแบบกำหนดเองพร้อมช่องการไหลสลักแบบไมโครสำหรับตลาดสหรัฐอเมริกา

ภาพรวมแผ่นไบโพลาร์

แผ่นไบโพลาร์เป็นส่วนประกอบหลักที่สำคัญในเซลล์เชื้อเพลิงและเครื่องอิเล็กโทรไลเซอร์ ทำหน้าที่เป็นองค์ประกอบหลายฟังก์ชันที่กระจายก๊าซปฏิกิริยา รวบรวมและนำกระแสไฟฟ้า จัดการน้ำและความร้อน และให้การรองรับโครงสร้าง ที่ Xinhaisen เราเชี่ยวชาญในการผลิตแผ่นไบโพลาร์โลหะที่มีความแม่นยำสูง ทนทานต่อการกัดกร่อน โดยใช้เทคโนโลยีการกัดด้วยสารเคมีขั้นสูง กระบวนการของเราช่วยให้มั่นใจได้ถึงความสม่ำเสมอเป็นพิเศษ รูปแบบช่องทางไหลที่ซับซ้อน และการปรับขนาดการผลิตอย่างรวดเร็ว เพื่อตอบสนองความต้องการที่สูงของแอปพลิเคชันพลังงานยุคหน้า

กระบวนการผลิต

แผ่นไบโพลาร์ของเราผลิตขึ้นผ่านกระบวนการกัดด้วยสารเคมีที่มีความแม่นยำสูง:

• การเลือกวัสดุและการทำความสะอาด: การเลือกใช้โลหะผสมคุณภาพสูง ทนทานต่อการกัดกร่อน ตามด้วยการขจัดคราบไขมันและการเตรียมพื้นผิวอย่างละเอียด

• การเคลือบด้วยสารไวแสงและการสร้างลวดลาย: การประยุกต์ใช้ฟิล์มไวแสง รูปแบบช่องทางไหลที่ออกแบบไว้จะถูกถ่ายโอนอย่างแม่นยำผ่านการสัมผัสด้วยรังสียูวีผ่านโฟโตมาสก์

• การกัดด้วยสารเคมีที่มีความแม่นยำ: พื้นที่ที่เปิดออกจะถูกกัดออกในอ่างกัดที่มีการควบคุม ทำให้เกิดช่องทางไหลของก๊าซ เส้นทางระบายความร้อน และคุณสมบัติโครงสร้างที่ซับซ้อนด้วยความแม่นยำสูง

• การลอกและการทำความสะอาด: การกำจัดสารไวแสงที่เหลืออยู่และการทำความสะอาดหลังการกัดเพื่อให้แน่ใจว่าพื้นผิวมีความบริสุทธิ์

• การบำบัดพื้นผิว: การประยุกต์ใช้สารเคลือบพิเศษ (เช่น เพื่อเพิ่มความทนทานต่อการกัดกร่อนหรือการนำไฟฟ้า) ตามข้อกำหนดของลูกค้า

• การตรวจสอบมิติและคุณภาพ: การตรวจสอบอย่างเข้มงวดเกี่ยวกับขนาดช่อง ความสม่ำเสมอของความลึก ความเรียบ และความคลาดเคลื่อนโดยรวมโดยใช้อุปกรณ์วัดความแม่นยำ

คุณสมบัติของแผ่นไบโพลาร์

• ความแม่นยำและความซับซ้อนสูงเป็นพิเศษ: บรรลุการออกแบบช่องทางไหลที่ซับซ้อน ละเอียด และหลายระดับความลึก ซึ่งเป็นไปไม่ได้ด้วยการปั๊มแบบดั้งเดิม รวมถึงช่องทางขนาดเล็กและรูปแบบไฮบริด

• ความสม่ำเสมอและความสอดคล้องที่เหนือกว่า: รับประกันความลึกและรูปทรงของช่องทางที่สม่ำเสมอทั่วทั้งแผ่นและจากแผ่นหนึ่งไปยังอีกแผ่นหนึ่ง ซึ่งมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของสแต็ก

• ปราศจากเสี้ยนและปราศจากความเครียด: การกัดด้วยสารเคมีทำให้เกิดผนังช่องทางที่เรียบโดยไม่มีเสี้ยนทางกล ความเค้นตกค้าง หรือการเสียรูปของวัสดุ

• ความสามารถรอบด้านของวัสดุ: สามารถประมวลผลสแตนเลสสตีล ไทเทเนียม ทองแดง และโลหะผสมพิเศษอื่นๆ ได้หลากหลายเกรด

• การสร้างต้นแบบและการปรับขนาดอย่างรวดเร็ว: เหมาะอย่างยิ่งสำหรับการทำซ้ำการออกแบบอย่างรวดเร็วและการเปลี่ยนแปลงจากต้นแบบไปสู่การผลิตจำนวนมากได้อย่างราบรื่นโดยไม่ต้องเปลี่ยนเครื่องมือที่มีราคาแพง

• ความยืดหยุ่นในการออกแบบ: การนำการเปลี่ยนแปลงการออกแบบไปใช้กับรูปแบบช่องทางไหลได้อย่างง่ายดายและคุ้มค่า

ข้อมูลจำเพาะของแผ่นไบโพลาร์

การใช้งานแผ่นไบโพลาร์

• เซลล์เชื้อเพลิงเมมเบรนแลกเปลี่ยนโปรตอน (PEMFC): สำหรับยานยนต์ พลังงานคงที่ และอุปกรณ์พกพา

• เครื่องอิเล็กโทรไลเซอร์ (PEM & AEM): สำหรับการผลิตไฮโดรเจนสีเขียว

• แบตเตอรี่ Redox Flow: เป็นแผ่นอิเล็กโทรดหรือตัวเก็บกระแส

• แผ่นระบายความร้อน: สำหรับการระบายความร้อนด้วยของเหลวขั้นสูงในอุปกรณ์อิเล็กทรอนิกส์กำลังสูงและระบบการจัดการความร้อนของแบตเตอรี่

ข้อดีของเรา

• ความแม่นยำและความเร็ว: ความเชี่ยวชาญที่ไม่มีใครเทียบได้ในการกัดที่มีความคลาดเคลื่อนสูง (ลงไปถึงความสม่ำเสมอ ±0.03 มม.) ผสมผสานกับการจัดหาวัสดุที่รวดเร็วและการผลิตที่คล่องตัว

• ความจุสูง: ตอบสนองคำสั่งซื้อ R&D ทั้งแบบเร่งด่วนและแบบขนาดเล็กได้อย่างน่าเชื่อถือ รวมถึงความต้องการในการผลิตขนาดใหญ่

• การควบคุมแบบครบวงจร: การจัดการแบบบูรณาการตั้งแต่การจัดหาวัตถุดิบไปจนถึงการตรวจสอบขั้นสุดท้ายช่วยให้มั่นใจได้ถึงคุณภาพและความสามารถในการตรวจสอบย้อนกลับที่สอดคล้องกัน

• ชื่อเสียงในอุตสาหกรรมที่พิสูจน์แล้ว: ได้รับการยอมรับจากลูกค้าในภาคส่วนที่มีความต้องการสูง (การแพทย์ การบินและอวกาศ ออปติก) ในด้านคุณภาพ ความน่าเชื่อถือ และความเป็นหุ้นส่วนทางเทคนิค

• ความเชี่ยวชาญด้านวัสดุที่ครอบคลุม: ประสบการณ์เชิงลึกในการกัดโลหะหลากหลายชนิด ทำให้สามารถแนะนำวัสดุที่ดีที่สุดสำหรับการใช้งานของคุณได้

คำถามที่พบบ่อย

Q1: ข้อดีหลักของแผ่นไบโพลาร์แบบกัดเมื่อเทียบกับแผ่นปั๊มคืออะไร
A: แผ่นกัดมีความยืดหยุ่นในการออกแบบที่เหนือกว่าสำหรับช่องทางไหลที่ซับซ้อนและหลายระดับความลึก ไม่มีเสี้ยนหรือผลกระทบจากการแข็งตัวของงาน รับประกันความสม่ำเสมอที่ดีเยี่ยม และไม่ต้องใช้เครื่องมือแข็ง ทำให้คุ้มค่าสำหรับต้นแบบและการทำซ้ำการออกแบบ

Q2: คุณแนะนำโลหะชนิดใดสำหรับแผ่นไบโพลาร์ PEMFC
A: สแตนเลสสตีล 316L เป็นเรื่องปกติสำหรับความสมดุลของความทนทานต่อการกัดกร่อนและต้นทุน นอกจากนี้เรายังประมวลผลไทเทเนียม (ความทนทานต่อการกัดกร่อนที่เหนือกว่า) และสามารถใช้สารเคลือบนำไฟฟ้าพิเศษตามข้อกำหนดด้านประสิทธิภาพของคุณได้

Q3: คุณสามารถผลิตแผ่นที่มีสารเคลือบแบบแอคทีฟได้หรือไม่
A: ได้ เรามีแผ่นพร้อมสำหรับการเคลือบหรือสามารถทำงานร่วมกับพันธมิตรด้านการเคลือบได้ เรามั่นใจว่ารูปทรงของแผ่นฐานและการเตรียมพื้นผิวเหมาะสมที่สุดสำหรับการยึดเกาะและการทำงานของสารเคลือบในภายหลัง

Q4: ระยะเวลารอคอยสำหรับตัวอย่างต้นแบบคืออะไร
A: สำหรับวัสดุมาตรฐานและการออกแบบที่ผ่านการตรวจสอบแล้ว โดยทั่วไปตัวอย่างต้นแบบสามารถจัดส่งได้ภายใน 5-7 วันทำการหลังจากยืนยันการออกแบบ
