| ชื่อแบรนด์: | XHS/ Customized |
| เลขรุ่น: | กำหนดเอง |
| MOQ: | 10 |
| ราคา: | 80-100USD |
| เงื่อนไขการจ่ายเงิน: | t/t |
| ความสามารถในการจําหน่าย: | 10000-100000pcs / สัปดาห์ |
ซินไฮเซ่นใช้กระบวนการถักภาพเคมีในการผลิตแผ่นการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนในวงจรพิมพ์ (PCHEs) ทําให้สามารถสร้างไมโครแคนเนลที่แม่นยําและการออกแบบที่ซับซ้อน

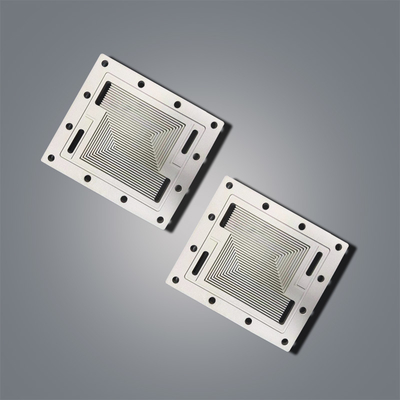

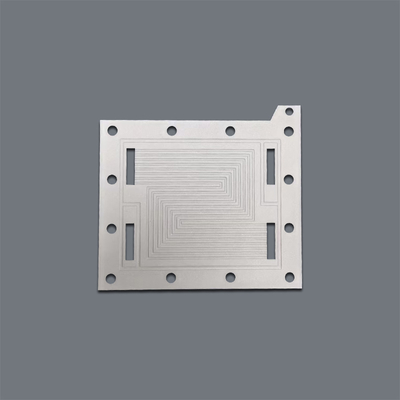

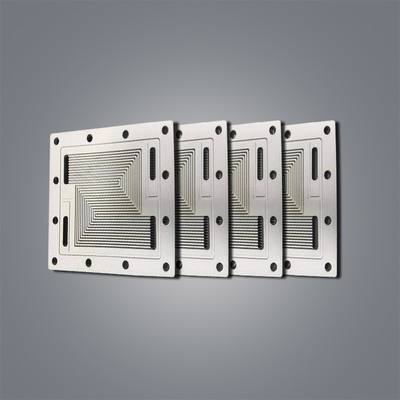

คําอธิบายของแผ่นสนามการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์
เครื่องแลกเปลี่ยนความร้อนแบบพิมพ์ คืออะไร?
เครื่องแลกเปลี่ยนความร้อนแบบวงจรพิมพ์ (PCHE) หรือ เครื่องแลกเปลี่ยนความร้อนแบบกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจายกระจาย (DCHE) เป็นเครื่องแลกเปลี่ยนความร้อนที่มีความก้าวหน้าที่บูรณาการรวมตัวไมโครแชนัลที่ถูกหักด้วยทางเคมีการออกแบบบล็อคที่แข็งแกร่งนี้ทําให้ความแข็งแรงสูง, ประสิทธิภาพทางความร้อนที่ดีเยี่ยม และการทํางานที่น่าเชื่อถือภายใต้สภาพการทํางานที่รุนแรง
หลักการของแผ่นสนามการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์
| วัสดุ | สแตนเลส 316L ไทเทเนียม อลูมิเนียม ฯลฯ |
| ความหนา | 0.5mm ถึง 5.0mm |
| รูปทรง | รองรับการปรับแต่ง |
| ขนาด | การสนับสนุนการปรับแต่ง Max 600*1800mm |
| ความอดทนทั่วไป | ± 0.1mm ตามความหนาของแผ่น |
| การถัก | ครึ่งถักทุกชนิดของช่องไมโคร |
| การประมวลผล | การแปรรูปภาพเคมี / การกะทัดโลหะ / การกะทัดภาพ |
| การประมวลผลอื่น ๆ | การผสมผสานการกระจายหรือการแปรรูปอื่น ๆ ตามที่ต้องการ |
การผลิตแผ่นสนามการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์
1.เคมีถักจานไมโครแคนเนลของแผ่นแลกเปลี่ยนความร้อนคอมพัคต์
การถักเคมี (ยังเรียกว่าการถักภาพหรือการแปรรูปภาพเคมี, PCM) เป็นกระบวนการแปรรูปโลหะแม่นยําซึ่งกําจัดส่วนที่เลือกของโลหะโดยใช้สารละลายทางเคมี (เอทชันท์)
การเตรียมโลหะ❑ การ ทําความสะอาด ใบโลหะ เพื่อ ลบ น้ํามัน อะไซด์ หรือ สกปรก
การเคลือบ✅ การเคลือบแผ่นด้วยเคลือบที่มีความรู้สึกต่อแสง (photoresist)
การเผชิญ✅ การออกแบบที่ต้องการจะโอนไปบน photoresist โดยใช้แสง UV และหน้ากากถ่าย. พื้นที่ถูกเผชิญกับแสงแข็งแรง, ส่วนพื้นที่ไม่ถูกเผชิญยังคงอ่อนนุ่ม.
การพัฒนา✅ โฟทอเรสติสต์ที่อ่อนโยนจะล้างออกไป ทําให้โลหะเปล่าในบริเวณที่ต้องถัก
การถักผงจะวางในสารละลาย (โดยทั่วไปเป็นโลหะเหล็กคลอริด, คลอริดทองแดง, หรือกรดไนทริก, ขึ้นอยู่กับโลหะ) สารเคมีจะละลายพื้นที่ที่ไม่คุ้มกันการสร้างรูปแบบที่ต้องการ.
การถอดผ้าและการเสร็จ✅ การถอดไฟที่แข็งแรงออกไป โดยทิ้งชิ้นที่ถักไว้อย่างละเอียด
2. แผ่นแลกเปลี่ยนความร้อนคอมแพคต์ที่เชื่อมต่อการกระจาย
เราเชี่ยวชาญในการจัดส่งการแก้ไขแบบครบวงจรสําหรับเครื่องแลกเปลี่ยนความร้อนในวงจรพิมพ์ (PCHEs)การถักเคมีความแม่นยําด้วยการเชื่อมต่อการกระจายอากาศระดับสูง, เราทําให้แน่ใจว่าทุกเครื่องแลกเปลี่ยนความร้อนความน่าเชื่อถือสูง ประสิทธิภาพที่โดดเด่น และผลงานที่คงเพื่อตอบสนองความต้องการการใช้งานที่ต้องการ
การบรรจุและการส่งของแผ่นสนามการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์
วิธีการบรรจุ:
เรานําเสนอหลากหลายตัวเลือกการบรรจุเพื่อให้ความคุ้มกันสูงสุด รวมถึงฝาปกป้อง, กระเป๋า PE, และใส่ฟอง.
การส่งวิธีการ:
ทางอากาศ/ทางทะเล/ EMS/DHL/เฟดเอ็กซ์UPS
วิธีการปรับแต่งแผ่นสนามการไหลสําหรับเครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์จากเรา?
1.กรุณาส่งรูปแบบของคุณมาให้เรา
เรายอมรับรูปแบบไฟล์ดังต่อไปนี้:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw และAdobe Illustrator
2.เวลานําในการทําตัวอย่าง: 3-10 วัน
3.เอ็กซ์เพรส: โดย DHLเฟดExTNTประมาณ 3-7 วัน
