| ชื่อแบรนด์: | XHS/Customize |
| เลขรุ่น: | ปรับแต่ง |
| MOQ: | 30 |
| ราคา: | 50-100USD |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 10000-100000PCD / สัปดาห์ |
เครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์แบบถูกต้อง
เครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์ภาพรวม

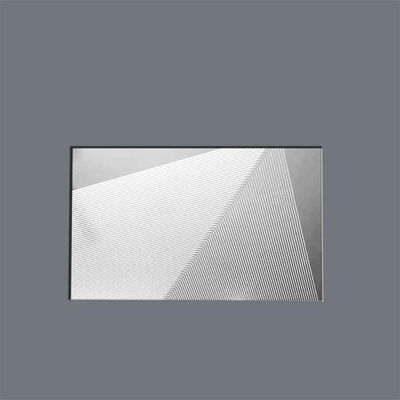

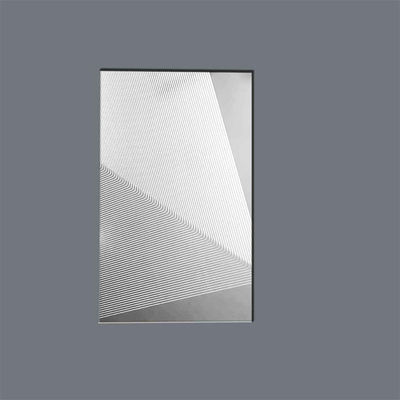

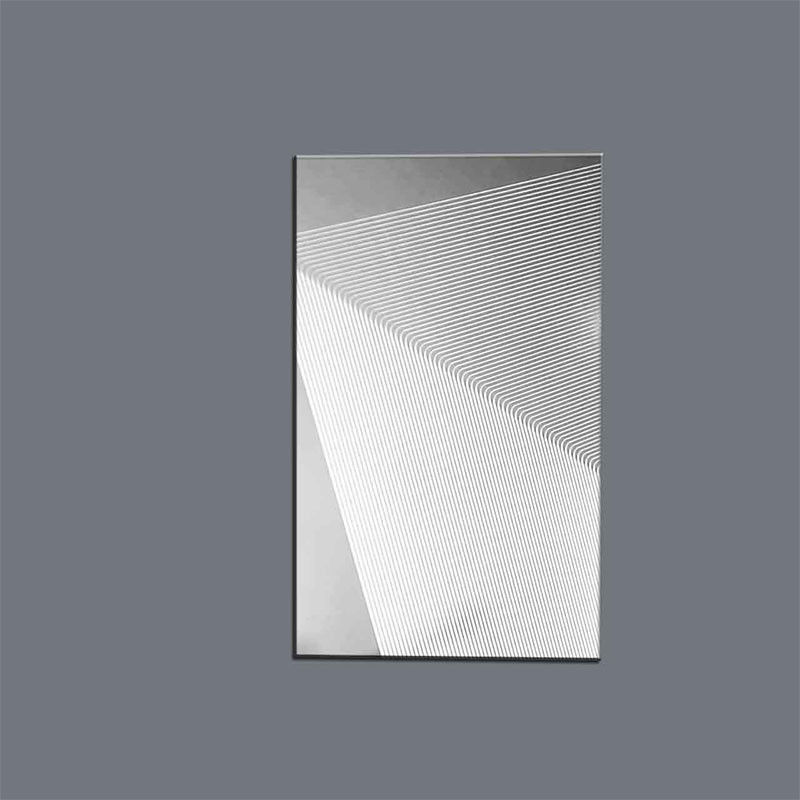

PCHE ที่ถูกถักด้วยสารเคมีของซินฮเซ่น เป็นเครื่องแลกเปลี่ยนความร้อนขนาดเล็กรุ่นใหม่ ที่ให้ผลงานทางความร้อนที่ไม่มีคู่แข่งในงานที่สําคัญโดยใช้เทคโนโลยี photochemical etching ของเราเราสร้างรูปแบบไมโครแคนเนลที่ซับซ้อน เพื่อให้มีประสิทธิภาพในการถ่ายทอดความร้อนที่สูงกว่า
ข้อดีสําคัญ
✔ประสิทธิภาพสูงสุด- ความหนาแน่นพื้นที่สูงสุด 2500 m2/m3
✔ความสามารถความดันสูงสุด- ความดันการทํางานสูงสุด 600 บาร์
✔พับตัวกันและเบา- ขนาดเล็กกว่าเครื่องแลกเปลี่ยนแบบปกติ 85%
✔ทนทานต่อการกัดกร่อน- ความเหมาะสมของวัสดุทั่วไป
✔การออกแบบกระแสที่กําหนดเอง- การปรับปรุงรูปแบบช่องทางสําหรับการใช้งานแต่ละครั้ง
เครื่องแลกเปลี่ยนความร้อนวงจรพิมพ์รายละเอียด
| ปริมาตร | รายละเอียด |
| สื่อ ที่ มี | 316L SS, Inconel 625/718, ไทเทเนียม, แฮสเทลลอย |
| อุณหภูมิการทํางาน | -200°C ถึง +900°C |
| ความดันในการทํางาน | ปริมาณความร้อนไม่เกิน 600 บาร์ |
| ความกว้างช่องทาง | 0.2 มิลลิเมตร - 2.0 มิลลิเมตร |
| ความลึกของช่องทาง | 0.5 มิลลิเมตร - 5.0 มิลลิเมตร |
| ความหนาของแผ่น | 0.5 มิลลิเมตร - 6.0 มิลลิเมตร |
ลักษณะการออกแบบ
•รูปแบบช่องทาง: สายตรง, ซิกซาก, ซีนูโซอิดล, หรือการปรับปรุง CFD ตามความต้องการ
•การสะสมชั้น: สร้างแบบเชื่อมต่อการกระจายหรือเชื่อมเหล็ก
•การตั้งค่าท่าเรือ: การออกแบบกระแสข้ามกระแส, กระแสตรงข้าม, การออกแบบหลายทาง
•ลักษณะพิเศษ: เซ็นเซอร์บูรณาการ ขนาดช่องไฮบริด
ข้อมูลการทํางาน
คออฟเฟกชั่นการถ่ายทอดความร้อน: 3000-8000 W/m2K
ค่า NTU สูงสุด 50
อุณหภูมิเข้าใกล้ภายใน 3 °C
ราคาลดความดันต่ําสุด 0.1 บาร์
การใช้งาน
▸ วงจรพลังงาน CO2 ที่มีความสําคัญเกิน
▸ LNG และการแปรรูปแบบไครโอเจน
▸ ระบบ ระบบ ปฏิกิริยา นิวเคลียร์
▸ การจัดการความร้อนทางอากาศ
▸ ระบบเซลล์เชื้อเพลิงไฮโดรเจน
▸ การนําความร้อนจากขยะอุตสาหกรรม
การประกันคุณภาพ
การตรวจสอบมิติ 100% (การวัดด้วยแสง)
ใบรับรองวัสดุ (MTC, EN10204 3.1)
การทดสอบความดัน 1.5x ความดันการออกแบบ
สอดคล้องกับ ASME BPVC ภาค VIII ภาค 1
ผลิตภัณฑ์ที่ได้รับการรับรอง ISO 9001 & AS9100
ตัวเลือกการปรับแต่ง
✓ การออกแบบช่องทางที่ดีที่สุดสําหรับ CFD
✓ การเคลือบพิเศษ (Ni, Cr, เซรามิค)
✓ ท่าทางเครื่องมือ
✓ อุปกรณ์จําแนกขนาดเล็ก
✓ การบูรณาการระบบอย่างเต็มที่
ทําไมต้องเลือก Xinhsen PCHE
กระบวนการถักเคมีของเราทําให้:
•ลักษณะที่แท้จริงในขนาดเล็กไม่มีความเครียดทางกล
•ความเหมือนกันของช่องทางที่สมบูรณ์แบบสําหรับกระแสที่สมดุล
•กณิตศาสตร์ที่ซับซ้อนไม่เป็นไปได้ด้วยการแปรรูป
•การสร้างต้นแบบอย่างรวดเร็ว- 2-3 สัปดาห์สําหรับตัวอย่างทดสอบ
ความสามารถในการผลิต
• รูปแบบ: 2-3 สัปดาห์
• การผลิตจํานวนมาก: 50,000+ แผ่น/เดือน
• หน่วยที่ครบ: 4-8 สัปดาห์
